wersja kątowa
Zakrętarka pneumatyczna ZPK®
Zakrętarka pneumatyczna kątowa (dynamometryczna) to precyzyjne urządzenie przeznaczone do dokręcania i odkręcania połączeń śrubowych, szczególnie w miejscach, w których ograniczona przestrzeń utrudnia zastosowanie standardowych narzędzi. Kątowa konstrukcja pozwala na wygodniejsze ustawienie urządzenia względem dokręcanego połączenia, ułatwiając pracę w trudno dostępnych przestrzeniach.
Zakrętarka stanowi połączenie przekładni planetarnej z przekładnią pośrednią oraz napędem wyposażonym w silnik pneumatyczny. Urządzenie współpracuje z zespołem regulacji ciśnienia, składającym się z odwadniacza, naolejacza i manometru.
Chcesz wynająć?Zadzwoń: +48 32 217 52 21
Dane techniczne
Zakrętarka pneumatyczna ZPK®

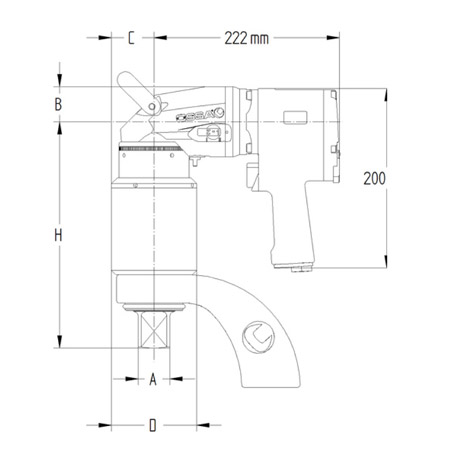

MODEL | ZPK-9 | ZPK-15 | ZPK-25 | ZPK-28 | ZPK-35 | ZPK-45 | ZPK-60 | ZPK-80 | ZPK-100 | ZPK-130 |
Max. moment obrotowy (Nm) | 900 | 1 500 | 2 500 | 2 800 | 3 500 | 4 500 | 6 000 | 8 000 | 10 000 | 13 000 |
Min. moment obrotowy (Nm) | 60 | 60 | 150 | 150 | 150 | 150 | 300 | 500 | 550 | 800 |
A - wyjście - kwadrat | 1" | 1" | 1" | 1" | 1 ½" | 1 ½" | 1 ½" | 1 ½" | 1 ½" | 1 ½" |
Waga (kg, bez ramienia reakcyjnego) | 9,1 | 9,1 | 11,2 | 11,2 | 11,2 | 13,2 | 13,2 | 14,3 | 18,8 | 26,4 |
D - średnica (mm) | 88 | 88 | 88 | 88 | 88 | 102 | 102 | 114 | 123 | 168 |
H - wysokość (mm) | 221 | 221 | 251 | 251 | 265 | 270 | 270 | 284 | 330 | 339 |
C (mm) | 44 | 44 | 44 | 44 | 44 | 51 | 51 | 57 | 61 | 84 |
B (mm) | 42 | 42 | 42 | 42 | 42 | 42 | 42 | 42 | 42 | 42 |
Obroty (l/min) | 42 | 33 | 12 | 12 | 10,5 | 7,5 | 6 | 4 | 2 | 1,5 |
Kontrolowany moment obrotowy
Ustawienie wymaganego momentu obrotowego odbywa się poprzez regulację ciśnienia sprężonego powietrza na manometrze. Każda zakrętarka jest indywidualnie kalibrowana, a odpowiedniemu momentowi obrotowemu odpowiada określona wartość ciśnienia, do maksymalnie 6 bar. Parametry te są przedstawione w indywidualnej tabeli momentów obrotowych dołączonej do urządzenia. Po osiągnięciu ustawionego momentu obrotowego zakrętarka automatycznie się wyłącza. Pozwala to na uzyskanie powtarzalnych połączeń śrubowych oraz ogranicza ryzyko nadmiernego dokręcenia.
Powtarzalność i kalibracja
Dokładność powtarzalności momentu obrotowego wynosi 3%. Indywidualna kalibracja każdego urządzenia umożliwia precyzyjne określenie zależności pomiędzy ciśnieniem sprężonego powietrza a uzyskiwanym momentem obrotowym. Do zakrętarki dołączana jest dokumentacja potwierdzająca jej parametry oraz indywidualna tabela momentów obrotowych. Zużycie sprężonego powietrza wynosi 580 l/min, a dokładność deklarowana jest na poziomie ±3%.
Możliwość dopasowania do zastosowania
Zakrętarka pneumatyczna kątowa może zostać wykonana w wersji dostosowanej do wymaganego momentu obrotowego, prędkości pracy oraz określonej techniki zastosowania. Kątowa konstrukcja sprawia, że urządzenie szczególnie dobrze sprawdza się podczas prac montażowych i serwisowych, w których istotny jest dostęp do połączeń znajdujących się w ograniczonej przestrzeni.
FAQ
Często zadawane pytania
Zakrętarka pneumatyczna kątowa służy do precyzyjnego dokręcania i odkręcania połączeń śrubowych. Kątowa konstrukcja ułatwia pracę w miejscach o ograniczonej przestrzeni, gdzie zastosowanie standardowej zakrętarki może być utrudnione.
Wersja kątowa jest szczególnie przydatna przy połączeniach znajdujących się w trudno dostępnych miejscach, przy ograniczonej przestrzeni roboczej lub wtedy, gdy wymagane jest ustawienie narzędzia pod określonym kątem względem śruby.
Tak. Obrotowy napęd z uchwytem umożliwiającym obrót o 360° pozwala zmieniać położenie narzędzia i lepiej dopasować je do dostępnej przestrzeni oraz pozycji operatora.
Dwa biegi – szybki i roboczy – pozwalają dopasować prędkość pracy do wykonywanej czynności. Ułatwia to zarówno sprawne dokręcanie wstępne, jak i precyzyjną pracę przy osiąganiu wymaganego momentu obrotowego.
Urządzenie wyposażone jest w zabezpieczenie przeciążeniowe, które pomaga chronić zakrętarkę podczas pracy. Dodatkowo automatyczne wyłączenie po osiągnięciu ustawionego momentu ogranicza ryzyko nadmiernego dokręcenia połączenia.
Kluczowe cechy
Najważniejsze zalety produktu
Precyzyjne i powtarzalne dokręcanie
Nastawiany moment obrotowy oraz stopniowy regulator z automatycznym wyłącznikiem pozwalają precyzyjnie kontrolować proces dokręcania. Po osiągnięciu ustawionej wartości urządzenie automatycznie się wyłącza, zapewniając wysoką powtarzalność połączeń śrubowych.
Praca w trudno dostępnych miejscach
Kątowa konstrukcja ułatwia dostęp do połączeń znajdujących się w ograniczonej przestrzeni. Obrotowy napęd z uchwytem umożliwiającym obrót o 360° pozwala dodatkowo dopasować położenie narzędzia do warunków pracy.
Krótki czas montażu
Dwa biegi – szybki i roboczy – pozwalają sprawnie przeprowadzić proces dokręcania. Szybki bieg ułatwia wykonywanie czynności wymagających większej prędkości, natomiast bieg roboczy służy do precyzyjnego dokręcania z kontrolowanym momentem.
Bezpieczna praca
Zakrętarka wyposażona jest w zabezpieczenie przeciążeniowe, które chroni urządzenie podczas pracy. Przełącznik obrotów lewych i prawych umożliwia szybkie dostosowanie kierunku pracy do wykonywanego zadania.
Dopasowanie do różnych zastosowań
Możliwość regulacji momentu obrotowego, wyboru prędkości oraz zmiany kierunku obrotów pozwala dostosować parametry pracy do rodzaju wykonywanego połączenia. Konstrukcja kątowa dodatkowo zwiększa uniwersalność urządzenia w zastosowaniach montażowych i serwisowych.
