wersja stal
Klucz hydrauliczny nasadowy KHN®
Stalowy klucz hydrauliczny nasadowy KHN® to solidne i precyzyjne narzędzie przeznaczone do dokręcania i odkręcania połączeń śrubowych wymagających wysokiego momentu obrotowego. Konstrukcja wykonana z wysokiej jakości stali zapewnia trwałość i odporność na intensywną eksploatację, również w wymagających warunkach przemysłowych.
Dzięki kontrolowanemu momentowi obrotowemu klucz KHN® umożliwia precyzyjne wykonywanie prac montażowych i serwisowych, ograniczając ryzyko uszkodzenia połączeń. Ruchome przyłącze hydrauliczne obracane o 360° ułatwia pracę w różnych pozycjach i miejscach o ograniczonym dostępie.
Chcesz wynająć?Zadzwoń: +48 32 217 52 21
Dane techniczne
Klucz hydrauliczny nasadowy KHN®

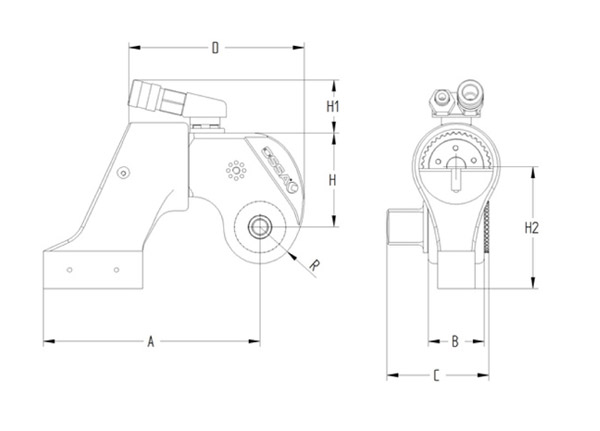

MODEL | KHN-20 | KHN-45 | KHN-80 | KHN-110 | KHN-170 | KHN-270 | KHN-400 |
Max. moment obrotowy (Nm) | 2000 | 4500 | 8000 | 11000 | 17000 | 27000 | 40000 |
Wyjście - kwadrat | ¾" - 1" | 1" | 1 ½" | 1 ½" | 1 ½" - 2 ½" | 2 ½" | 2 ½" |
Waga (kg.) | 2,7 | 4,3 | 6,8 | 7,5 | 11,3 | 19 | 40,6 |
A (mm) | 145 | 194 | 231 | 250 | 270 | 300 | 365 |
B (mm) | 42 | 50 | 60 | 66 | 76 | 87 | 132 |
C (mm) | 72 - 76 | 89 | 109 | 115 | 125 - 139 | 150 | 193 |
D (mm) | 119 | 160 | 187 | 208 | 230 | 276 | 331 |
R (mm) | 24 | 34 | 39 | 42,5 | 49 | 57 | 66 |
H (mm) | 67 | 87 | 100 | 107 | 121 | 148 | 183 |
H1 (mm) | 55 | 55 | 55 | 55 | 55 | 55 | 55 |
H2 (mm) | 91 | 109 | 130 | 143 | 168 | 183 | 224 |
Wersja aluminiowa | x | x | x | x | x | x | |
Wersja stalowa | x | x | x |
Precyzyjne dokręcanie połączeń śrubowych
Klucz hydrauliczny nasadowy KHN® to profesjonalne narzędzie przeznaczone do dokręcania i odkręcania połączeń śrubowych wymagających zastosowania wysokiego momentu obrotowego. Wersja stalowa została zaprojektowana z myślą o intensywnej eksploatacji oraz pracy w wymagających warunkach przemysłowych. Klucz KHN® wykorzystuje napęd hydrauliczny, który pozwala uzyskać dużą siłę przy zachowaniu precyzyjnej kontroli momentu obrotowego. Dzięki temu narzędzie znajduje zastosowanie wszędzie tam, gdzie istotne jest powtarzalne i dokładne dokręcanie połączeń śrubowych.
Rozwiązanie to sprawdza się szczególnie przy montażu elementów konstrukcyjnych, maszyn i urządzeń, w których prawidłowe wykonanie połączeń ma znaczenie dla trwałości i bezpieczeństwa całej konstrukcji.
Konstrukcja przystosowana do zastosowań przemysłowych
Stalowa konstrukcja klucza zapewnia odpowiednią wytrzymałość podczas pracy z dużymi obciążeniami. Narzędzie jest przeznaczone do zastosowań, w których wymagane jest wykorzystanie wysokiego momentu obrotowego, a tradycyjne metody dokręcania są niewystarczające lub nie zapewniają odpowiedniej precyzji.
Ruchome przyłącze hydrauliczne umożliwia obrót o 360°, dzięki czemu przewód hydrauliczny można wygodniej poprowadzić względem narzędzia. Ułatwia to ustawienie klucza i pracę przy połączeniach znajdujących się w trudno dostępnych miejscach.
Zastosowanie klucza KHN®
Klucz hydrauliczny nasadowy KHN® znajduje zastosowanie przede wszystkim podczas montażu i demontażu dużych połączeń śrubowych. Wykorzystywany jest między innymi przy konstrukcjach stalowych, maszynach i urządzeniach przemysłowych oraz podczas prac montażowych i serwisowych.
Narzędzie może być stosowane w wielu gałęziach przemysłu, w tym w energetyce, budownictwie oraz przemyśle ciężkim. W połączeniu z odpowiednim układem hydraulicznym pozwala sprawnie wykonywać prace, które wymagają dużej siły i kontrolowanego momentu obrotowego.
FAQ
Często zadawane pytania
Tak. Klucz KHN® współpracuje z nasadkami o różnych wielkościach, dzięki czemu można dobrać konfigurację narzędzia do konkretnego połączenia śrubowego. Ułatwia to wykorzystanie jednego klucza przy różnych pracach montażowych i serwisowych.
Klucz może być wyposażony w ruchome przyłącze hydrauliczne umożliwiające obrót o 360°. W zależności od konfiguracji dostępne jest podłączenie jedno- lub dwuprzewodowe, co pozwala dopasować sposób zasilania narzędzia do wykorzystywanego układu hydraulicznego.
Klucz KHN® jest napędzany 3-stopniowymi agregatami hydraulicznymi. W zależności od zastosowanego rozwiązania agregat może być zasilany napięciem 230 V, 400 V lub sprężonym powietrzem.
Maksymalne ciśnienie robocze klucza KHN® wynosi 800 bar. Dobór parametrów pracy powinien uwzględniać wymagania konkretnego zastosowania oraz konfigurację całego układu hydraulicznego.
Tak. Do zasilania klucza potrzebny jest odpowiednio dobrany agregat hydrauliczny. W zależności od konfiguracji instalacji może to być agregat zasilany napięciem 230 V, 400 V lub sprężonym powietrzem.
Przy wyborze należy uwzględnić przede wszystkim wymagany moment dokręcania, rozmiar obsługiwanej śruby lub nakrętki, dostępne miejsce pracy oraz sposób zasilania hydraulicznego. Znaczenie ma również wybór odpowiedniej nasadki i konfiguracji przyłącza hydraulicznego.
Tak. Narzędzie może być wykorzystywane do obu rodzajów prac, dzięki czemu znajduje zastosowanie zarówno podczas montażu nowych połączeń, jak i prac demontażowych oraz serwisowych.
Tak. Jedną z cech konstrukcyjnych KHN® jest mały promień głowicy, który ułatwia dostęp do połączeń znajdujących się w miejscach o ograniczonej przestrzeni. Dodatkową swobodę ustawienia zapewnia ruchome przyłącze hydrauliczne obracane o 360°.
Kluczowe cechy
Najważniejsze zalety produktu
Kontrolowany moment obrotowy
Precyzyjna kontrola momentu obrotowego pozwala uzyskać powtarzalne parametry dokręcania każdego połączenia. Ogranicza to ryzyko niedokręcenia lub nadmiernego obciążenia śruby i pozostałych elementów połączenia.
Wysoka wytrzymałość konstrukcji
Stalowa konstrukcja została przystosowana do pracy przy dużych obciążeniach i intensywnej eksploatacji. Dzięki temu KHN® sprawdza się w wymagających zastosowaniach przemysłowych i serwisowych.
Przyłącze hydrauliczne 360°
Ruchome przyłącze hydrauliczne z możliwością obrotu o 360° ułatwia ustawienie narzędzia i prowadzenie przewodu hydraulicznego. Rozwiązanie to zwiększa swobodę pracy, szczególnie w miejscach o ograniczonym dostępie.
Duża siła w kompaktowym narzędziu
Napęd hydrauliczny umożliwia uzyskanie wysokiego momentu obrotowego bez konieczności stosowania dużej siły przez operatora. Pozwala to sprawnie wykonywać wymagające prace montażowe i demontażowe.
Powtarzalność dokręcania
Kontrolowany proces dokręcania ułatwia zachowanie takich samych parametrów dla kolejnych połączeń. Jest to szczególnie istotne podczas montażu konstrukcji i urządzeń, w których prawidłowe napięcie połączeń wpływa na ich późniejszą pracę.
Do wymagających zastosowań przemysłowych
Klucz KHN® został przeznaczony do prac, w których liczą się wysoka siła, precyzja i niezawodność. Znajduje zastosowanie między innymi w energetyce, budownictwie, przemyśle ciężkim oraz podczas serwisowania maszyn i urządzeń.
