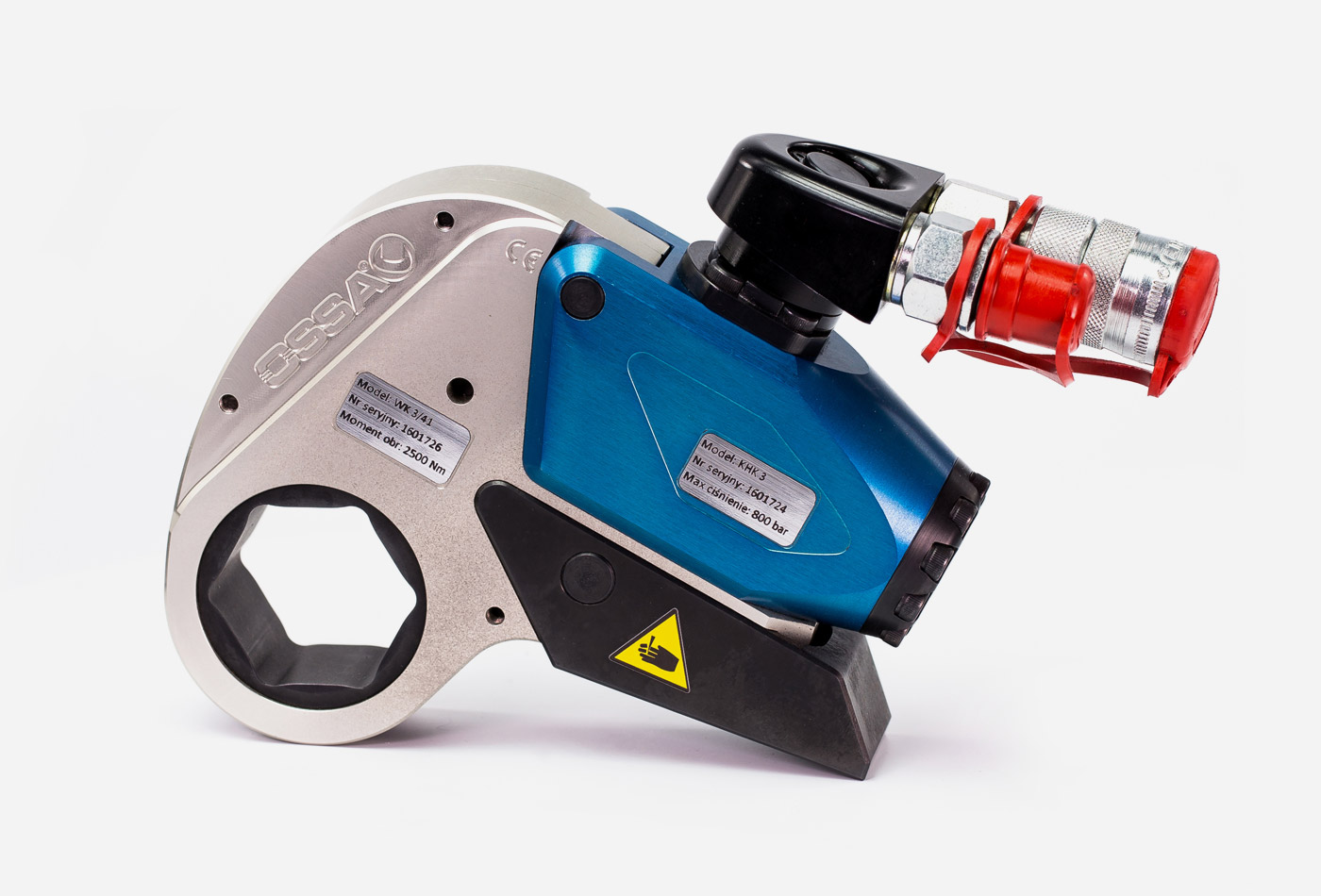

Klucz hydrauliczny kasetowy KHK®
Klucz hydrauliczny kasetowy KHK® to profesjonalne narzędzie przeznaczone do precyzyjnego dokręcania i odkręcania śrub w połączeniach kołnierzowych. Dzięki możliwości kontrolowania momentu obrotowego zapewnia wysoką dokładność i powtarzalność wykonywanych połączeń, co ma szczególne znaczenie podczas prac montażowych, serwisowych i przemysłowych.
Klucz składa się z dwóch podstawowych elementów: urządzenia głównego, czyli siłownika hydraulicznego, oraz wymiennej kasety z odpowiednim sześciokątem, dopasowanym do rozmiaru obsługiwanej śruby. Obudowy elementów klucza wykonano z lekkiego stopu Alutytan, natomiast system grzechotkowy i napędowy z „ultrastali” o wytrzymałości porównywalnej z tytanem. Takie rozwiązanie zapewnia korzystne połączenie niskiej masy, wysokiej wytrzymałości i trwałości narzędzia.
Chcesz wynająć?Zadzwoń: +48 32 217 52 21
Dane techniczne
Klucz hydrauliczny kasetowy KHK®
MODEL | KHK-3 | KHK-6 | KHK-12 | KHK-24 |
Max. moment obrotowy (Nm) | 3000 | 6000 | 12000 | 24000 |
Min. moment obrotowy (Nm) | 225 | 450 | 850 | 1800 |
Waga (kg) | 1,2 | 1,9 | 2,9 | 5,2 |
Typ kasety WK (rozmiar klucza) | 30-60 | 41-85 | 55-120 | 65-145 |
Promień kasety R (mm) | 25,5-45,5 | 34,5-62,5 | 46,5-85,5 | 59-105 |

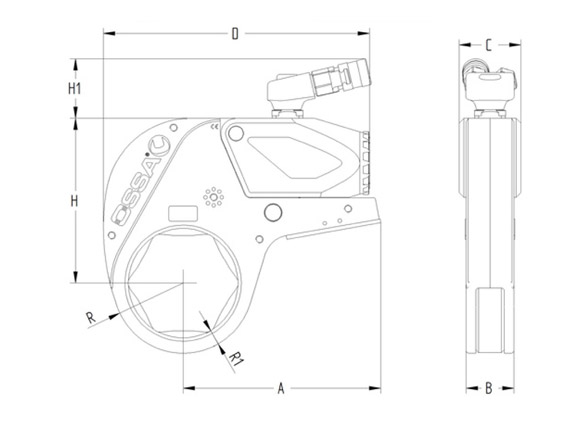

A (mm) | 127 | 167-186,5 | 201,5-220 | 253-288 |
B (mm) | 32 | 40 | 50 | 65 |
C (mm) | 45 | 55 | 65 | 85 |
D (mm) | 160-172 | 212-234 | 251-290 | 300-360 |
R (mm) | 25-45 | 34-62 | 46-85 | 59-105 |
R1 (mm) | 8-10 | 10-14 | 13-16 | 18-21 |
H (mm) | 105 | 126-133 | 149-177 | 212-229 |
H1 (mm) | 60 | 60 | 60 | 60 |
Zastosowanie klucza hydraulicznego KHK
Klucz hydrauliczny kasetowy KHK® znajduje szerokie zastosowanie wszędzie tam, gdzie wymagane jest precyzyjne dokręcanie lub odkręcanie połączeń śrubowych. Szczególnie dobrze sprawdza się przy połączeniach kołnierzowych, dlatego określany jest również jako klucz hydrauliczny kołnierzowy. Możliwość dokładnego ustawienia wymaganego momentu obrotowego pozwala uzyskać odpowiednią siłę dokręcenia śrub, ograniczając ryzyko zarówno niedokręcenia, jak i nadmiernego dokręcenia połączenia. Jest to szczególnie istotne w zastosowaniach przemysłowych i serwisowych, gdzie zachowanie odpowiednich parametrów połączenia ma bezpośredni wpływ na jego prawidłowe funkcjonowanie.
Konstrukcja i materiały

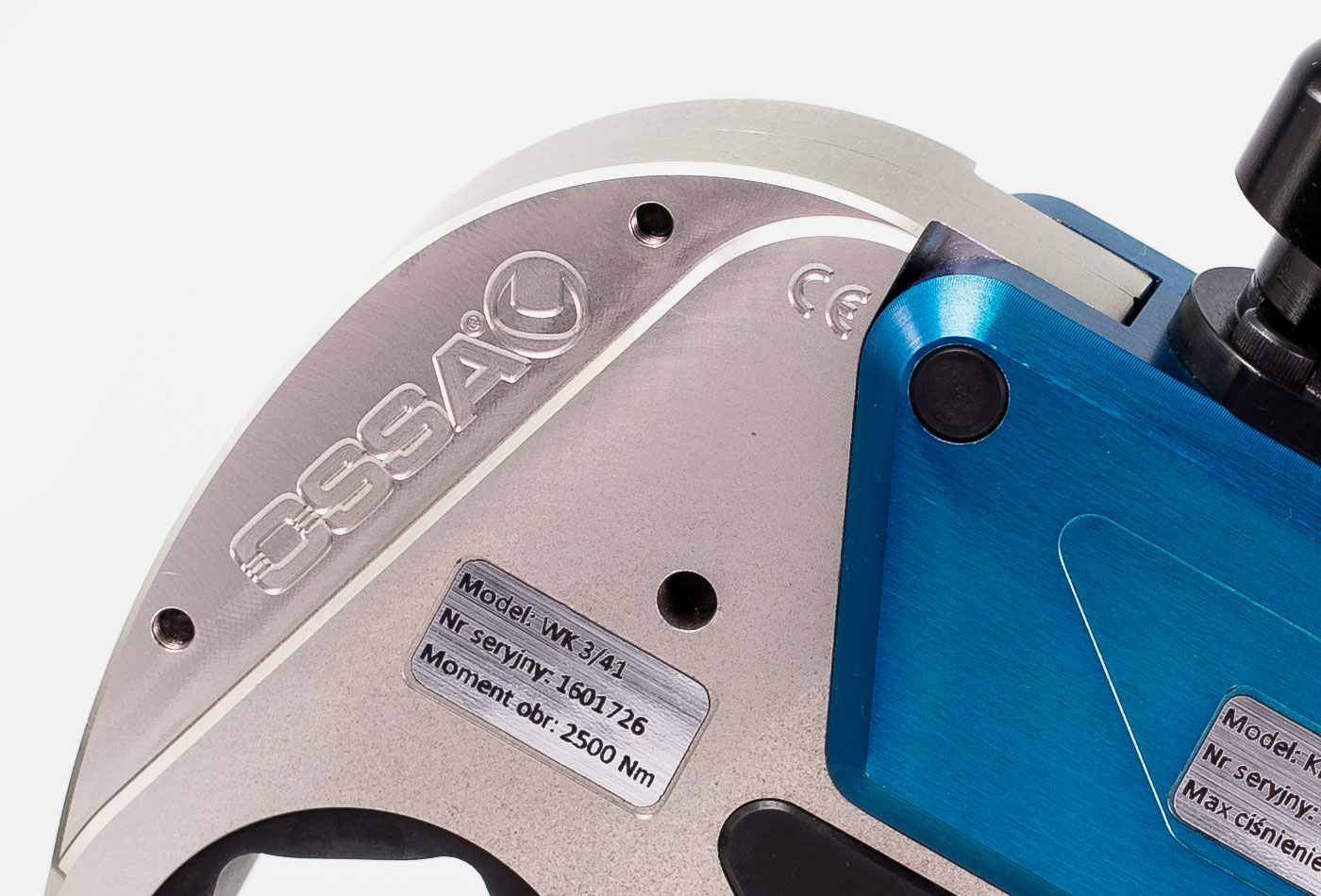

Konstrukcja klucza KHK® składa się z siłownika hydraulicznego oraz wymiennej kasety z sześciokątem. Kaseta umożliwia dopasowanie narzędzia do konkretnego rozmiaru nakrętki lub łba śruby, co zwiększa jego uniwersalność. Obudowa wykonana jest z lekkiego stopu Alutytan, który pozwala ograniczyć masę narzędzia przy zachowaniu odpowiedniej sztywności i wytrzymałości. Elementy odpowiedzialne za przenoszenie napędu, w tym system grzechotkowy i napędowy, wykonano z "ultra stali" o wytrzymałości porównywalnej z tytanem. Zastosowanie wytrzymałych materiałów umożliwia przystosowanie klucza do intensywnej pracy w wymagających warunkach.
Współpraca z agregatem hydraulicznym
Klucz hydrauliczny kasetowy KHK® współpracuje z agregatem hydraulicznym o ciśnieniu roboczym do 800 bar. Agregat może być wyposażony w silnik elektryczny lub silnik zasilany sprężonym powietrzem, dzięki czemu możliwe jest dopasowanie źródła napędu do warunków i charakteru wykonywanych prac. Sterowanie agregatem odbywa się zdalnie za pomocą pilota, co pozwala operatorowi na wygodne kontrolowanie procesu dokręcania lub odkręcania. W zastosowaniach wymagających dalszej automatyzacji procesu dostępna jest również opcja pełnej automatyki sterowania.
Precyzyjna kontrola momentu obrotowego
Jedną z najważniejszych zalet klucza KHK® jest możliwość wykonywania połączeń z kontrolowanym momentem obrotowym. Wymagana wartość momentu uzyskiwana jest poprzez odpowiednie ustawienie ciśnienia oleju hydraulicznego. Operator ustawia na manometrze agregatu wartość ciśnienia odpowiadającą wymaganemu momentowi obrotowemu. Dzięki temu proces dokręcania może być prowadzony w sposób kontrolowany i powtarzalny, zgodnie z wymaganiami dla danego połączenia.
Tabela momentów obrotowych
Dobór właściwego ciśnienia hydraulicznego odbywa się na podstawie tabeli momentów obrotowych dołączonej do każdego klucza. Tabela zawiera wartości ciśnienia odpowiadające uzyskiwanym momentom obrotowym, umożliwiając operatorowi prawidłowe ustawienie parametrów pracy narzędzia. Takie rozwiązanie ułatwia precyzyjne dostosowanie klucza do konkretnego połączenia i wymaganego momentu dokręcania.
FAQ
Często zadawane pytania
Klucz KHK służy do precyzyjnego dokręcania i odkręcania śrub oraz nakrętek, szczególnie w połączeniach kołnierzowych. Sprawdza się w pracach montażowych, serwisowych i przemysłowych wymagających kontrolowanego momentu obrotowego.
Kasetę dobiera się przede wszystkim do rozmiaru nakrętki lub łba śruby. Dzięki wymiennym kasetom i adapterom jeden klucz może obsługiwać różne rozmiary połączeń.
Nie. Konstrukcja klucza została zaprojektowana tak, aby wymiana kaset i adapterów była szybka i łatwa, co pozwala sprawnie dostosować narzędzie do kolejnego połączenia.
Tak. Płaska budowa oraz mały promień kasety ułatwiają pracę w miejscach z ograniczoną przestrzenią. Jest to szczególnie istotne przy połączeniach kołnierzowych znajdujących się blisko innych elementów instalacji lub konstrukcji.
Wymagany moment obrotowy uzyskuje się poprzez ustawienie odpowiedniego ciśnienia oleju na manometrze agregatu hydraulicznego. Wartość ciśnienia odpowiadającą konkretnemu momentowi należy odczytać z tabeli momentów obrotowych dołączonej do klucza.
Tak. Dzięki wymiennym kasetom i adapterom oraz dostępności różnych rozwartości kluczy, system KHK® może być dostosowany do wielu rozmiarów połączeń. Zwiększa to uniwersalność narzędzia i ogranicza potrzebę stosowania wielu kompletnych kluczy.
Klucz może współpracować z 3-stopniowymi agregatami hydraulicznymi zasilanymi napięciem 230 V, 400 V lub sprężonym powietrzem. Pozwala to dobrać rodzaj zasilania do warunków dostępnych na stanowisku pracy.
Nie. Agregat jest sterowany zdalnie za pomocą pilota, dzięki czemu operator może kontrolować proces pracy klucza z dogodnego miejsca. W zależności od konfiguracji możliwe jest również zastosowanie pełnej automatyki.
Tak. Hydrauliczny napęd oraz maksymalne ciśnienie robocze wynoszące 800 bar pozwalają na uzyskanie wysokich momentów obrotowych. Dokładne parametry zależą od konkretnego modelu klucza i zastosowanej kasety.
Kluczowe cechy
Najważniejsze zalety produktu

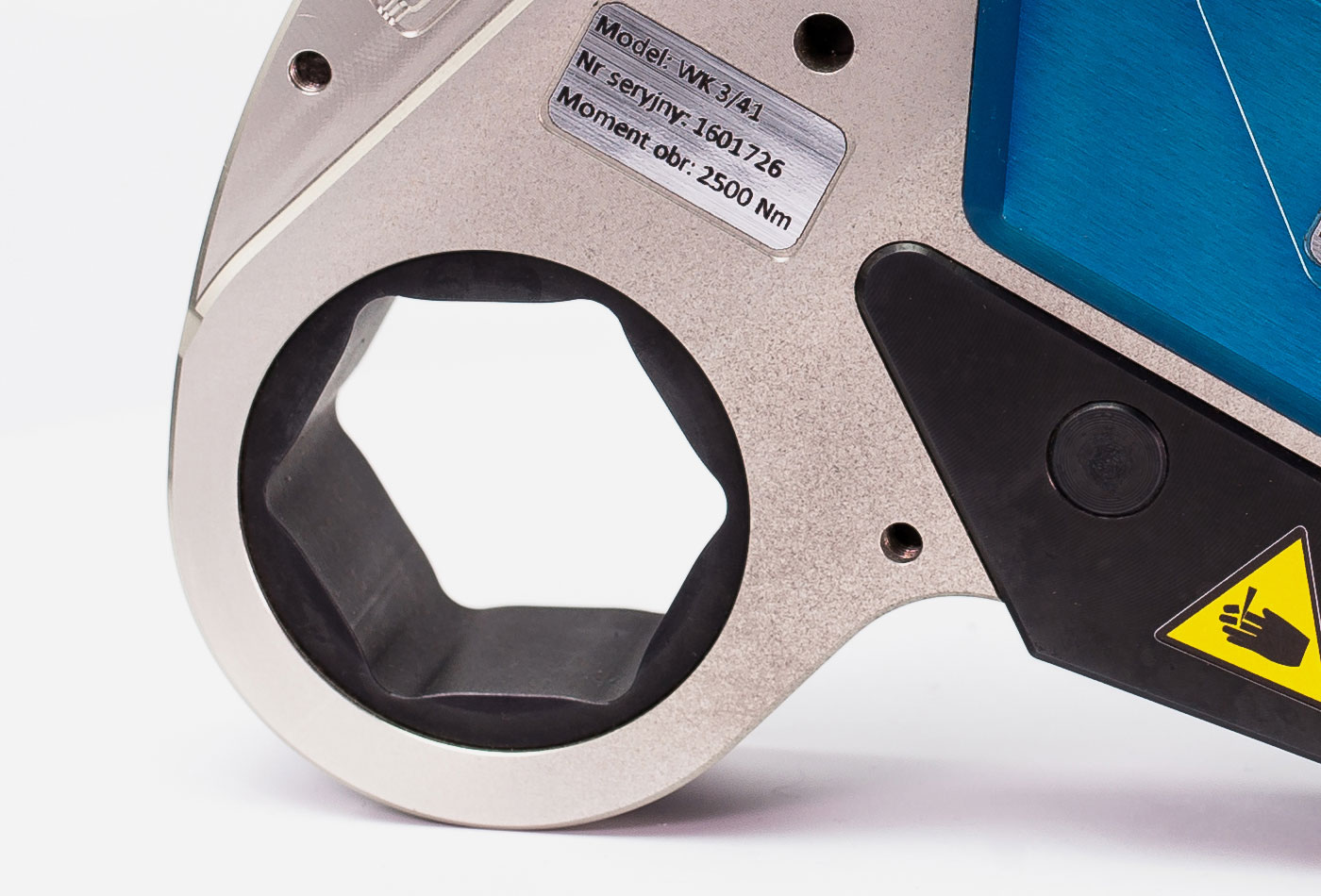

Mały promień kasety
Kompaktowa konstrukcja kasety pozwala na pracę w miejscach o ograniczonej przestrzeni. Mały promień roboczy ułatwia dostęp do trudno dostępnych połączeń śrubowych.
Szybka wymiana kaset i adapterów
Kasety i adaptery można łatwo i szybko wymieniać, co usprawnia przygotowanie narzędzia do pracy. Rozwiązanie pozwala na sprawne dopasowanie klucza do różnych rozmiarów połączeń.
Różne rozwartości kluczy
Dostępność różnych rozwartości umożliwia dopasowanie klucza do wielu rozmiarów nakrętek i śrub. Zwiększa to zakres zastosowań narzędzia w pracach montażowych i serwisowych.
Uniwersalność dzięki płaskiej budowie
Płaska konstrukcja klucza ułatwia pracę w miejscach o ograniczonej przestrzeni montażowej.
Wysoka dokładność powtarzania ±3%
Klucz zapewnia dokładność powtarzania momentu obrotowego na poziomie ±3%. Pozwala to na uzyskanie powtarzalnych parametrów dokręcania kolejnych połączeń.
Maksymalne ciśnienie robocze 800 bar
Wysokie ciśnienie robocze umożliwia uzyskiwanie odpowiednich momentów obrotowych podczas wymagających prac.
Zasilanie różnymi agregatami hydraulicznymi
Klucz współpracuje z 3-stopniowymi agregatami hydraulicznymi zasilanymi napięciem 230 V, 400 V lub sprężonym powietrzem.

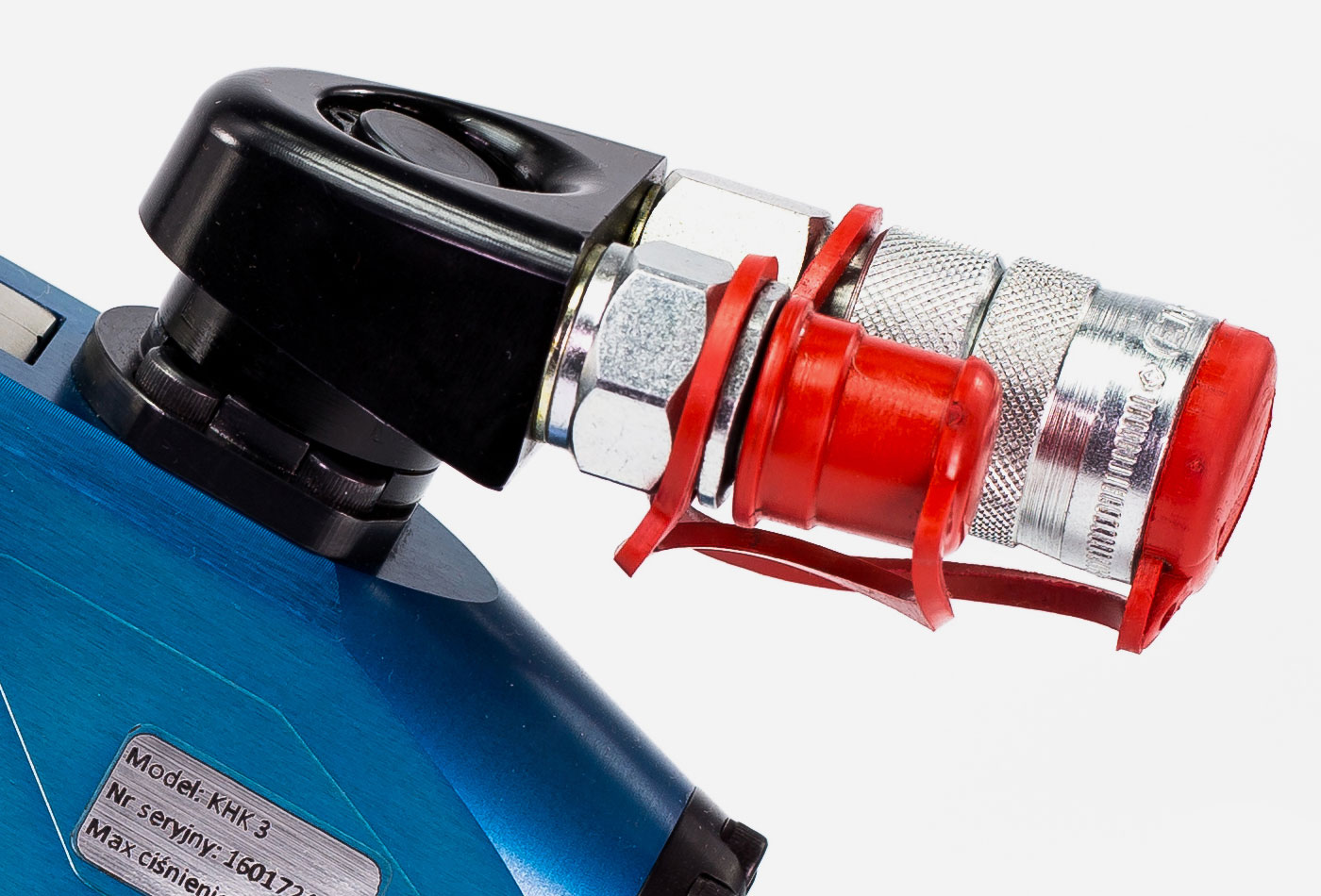

Ruchome podłączenie hydrauliczne 360°
Zastosowanie ruchomego podłączenia hydraulicznego umożliwia jego obrót o 360°, zwiększając swobodę prowadzenia przewodów podczas pracy.
